病房设备带及配套设备安装技术要求

发布日期：2022-05-03阅读：547次

1、设备带技术要求

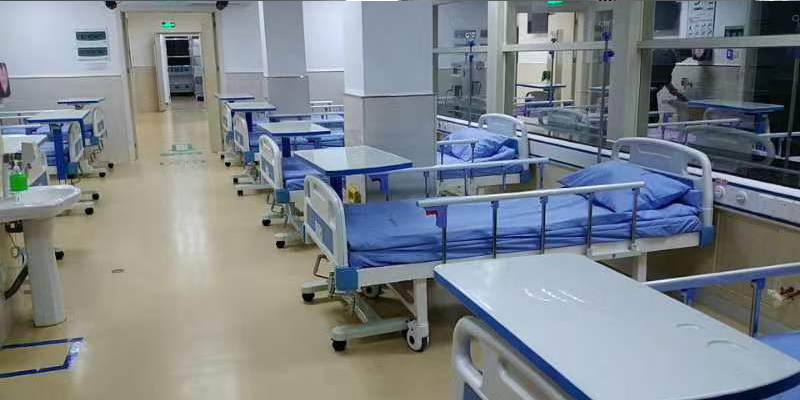

病房设备带材质为铝合金，表面采用静电喷塑，颜色可选择；面板平均壁厚≥1.5mm，设备带宽200mm±5mm，结构为三腔体（强弱电、管路分开）。所有管道均可埋在设备带内，氧气、吸引快速终端、呼叫终端、床头灯、开关、电源插座等都安装在设备带上，铝合金设备通长布设，或按招标人要求，固定应牢固、水平；强弱电分槽走线。外观整洁大方，美观实用，使用寿命长。

▲设备带表面涂层处理效果：为锤纹效果，非光面。透光灯罩为乳白色、要求为注塑模具一次成型（非挤塑型材）。设备带必须具有底板结构。（投标人须提供铝合金设备带样品，样品要求：铝合金设备带尺寸 120mm×26mm（±10mm），气体终端、电源开关插座、呼叫、漏电保护器等全部安装完成。）

▲医用设备带提供有符合国家标准的检验检测机构出具的满足 GB 9706.1-2007《医用电气设备第 1 部分：安全通用要求》的有效检测报告复印件。

▲提供有铝合金设备带不含铅、镉、汞、六价铬的符合国家标准的检验检测机构出具的关于在电气电子设备中限制使用某些有害物质指令的有效检测报告复印件。

▲提供有铝合金设备带燃烧性能符合 A 级材料的规定要求，按 GB8624-2012 判定燃烧性能达到A 级的具有 CNAS 或 CMA 认证的检验机构检测报告复印件。

▲提供有铝合金设备带按 GB/T 10125-2012《人造气氛腐蚀试验、盐雾试验》标准，检验结果提供实测值的第三方检测报告。

（1）房间内每条设备带上应设置一个漏电保护器。

（2）每根铝合金设备带上应安装 1 只维修阀，供病房内检修。

2、终端技术要求

气体终端通配标准接头，不同气体端口具有特定的专用插头，专用插头不能通用，防止误操作。

气体终端产品外观采用 ISO9170-1 规范颜色，以便规范认知，防止误操作。

气体终端产品与气体接触部分为全金属材质，金属压盖，金属销口，金属本体和底座，主体金属采用黄铜制造。

▲终端符合中国国家YY0801标准 4.4.15.1条款泄密测试和耐久性测试：无论是否有插入件插入，终端泄露不应超过 0.296ml/min。在耐久性测试后，在测试流量为 40L/min、测试压力为 320kpa 的环境下，气体终端压降不得大于 5kpa，提供有符合国家标准的检验检测机构出具的满足本项参数要求的有效检测报告复印件。

气体终端产品具有完整的二次插拔锁紧保护功能，防止通断气压下顶出治疗仪器造成医患者伤害。

▲终端底座与插座结合处具有防错插结构功能。（依据 GB50751-2012《医用气体工程技术规范》第 11.2.4 项和 YY 0801.1-2010《医用气体管道系统终端第 1 部分：用于压缩医用气体和真空的终端》第 3.2 项和第 4.4.8 项），提供有符合国家标准的检验检测机构出具的满足本项参数要求的有效检测报告复印件。

气体终端阀芯采用硬密封方式，可以在气体终端内锁紧关闭供气，维修时无需关闭供气管路。

气体终端终端插座部分及底座部分为 59-1 优质锻造铜，依照标准脱脂清洗；每个终端出厂前经100%气密性测试。气体终端底座与接气短管部分为一体铸造加工成型，没有任何焊接部位，杜绝焊接点漏气现象。

▲医用气体终端压盖材质为全金属带银离子抗菌，提供有出符合国家标准的 CNAS 实验室认证机构出具的满足本项参数要求的检测报告复印件。

▲气体终端符合国家食药监局 YY 0801.1-2010《医用气体管道系统终端第 1 部分：用于压缩医用气体和真空的终端》标准要求，提供有符合国家标准的检验检测机构出具的满足本项参数要求的有效检测报告复印件，检验报告应包含对终端安全性结构、压力、泄漏、压降和洁净度的检测。

▲气体终端通过 5 万次以上插拔实验，提供有符合国家标准的检验检测机构出具的满足本项参数要求的有效检测报告复印件
