设备带呼叫分机及电器系统设计及安装要求

1、设备带

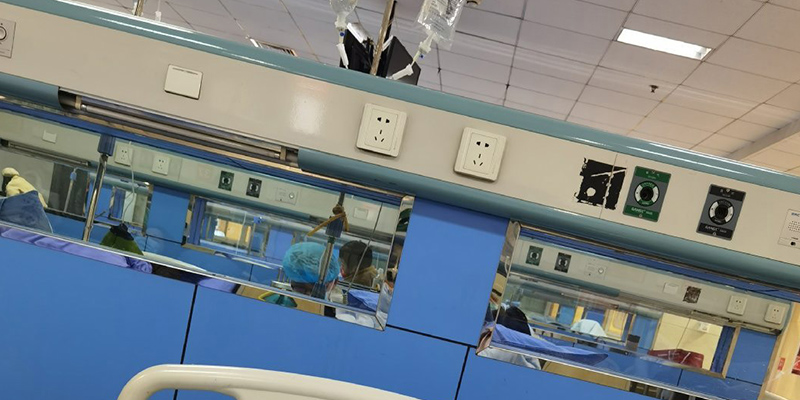

医用设备带采用高强度优质铝合金材料制造的组合式终端设备带，表面采用整体静电喷塑处理，色彩光泽，外表美观、耐磨、易清洁。面板可拆卸，方便安装维修。设备带宽≥200，高度≥50，D字型（ 中标方免费提供设备带呼叫开孔）。
为保证设备带强度及使用寿命，材料厚度均不低于1.2mm。安装在病床头部，主要功能是为各种气体终端、传呼分机、照明灯带、电源插座、网络及电话插座、病员号牌等提供安装位置，并对病房起到美观和装饰作用。通长布置，设备带分为三腔，可将强、弱电和气体分开。安装距地高度1.4米。外型款式、喷涂颜色可根据院方要求定制。
呼叫分机和原有主机相连接，能正常使用。



2、电器系统
2.1 电器系统包含LED床头灯、五孔电源插座、漏电保护器、单控开关及电线等。
2.2 LED床头灯
2.2.1 一体式LED灯管，安装于设备带内。
2.2.2 内置恒流电源，功率为4W，采用亚克力面罩。
2.3 五孔电源插座：雅白10A，外型为86型，嵌入式安装于设备带上，面板材料采用PC材料。
2.4 漏电保护器：为确保用电安全，保障人身及用电设备的安全，每条设备带均安装一个16A漏电保护器，嵌入式安装于设备带上。
2.5 单控开关：控制LED床头灯，雅白10A，外型为86型，嵌入式安装于设备带上，面板材料采用PC材料。
本区域各病房凡需要在设备带上安装电源插座和阅读灯的房间，均由院方提供导线并接头至设备带处，电源进线规格为220V、三根≥2.5mm²（火、地、零）的铜导线。电源插座采用国际通用五孔电源插座，插两线、三线插头。
