1、中心吸引系统主要技术参数:
(1)、真空压力调节范围: 40 ~87 KPa(可调);
(2)、真空报警压力:负压值高于87kPa或低于40kPa(真空站内真空压力允许超过87Kp)
(3)、终端抽气速率:15~80L/min;
(4)、管道系统因泄露引起的泄露率每小时≤0.5%;
(5)、吸引系统接地电阻小于10,电控柜的绝缘电阻不小于2M。
2、管道
2.1、管道材质:本工程吸引系统的管道采用医用脱脂不锈钢管(06Cr19Ni10),管径大小符合流量要求。
2.2、管道布置符合GB50751-2012《医用气体工程技术规范》的相关规定。
2.3、管道连接:不锈钢管管道采用氩弧焊焊接。
2.4、管道系统接地电阻小于10Ω。
2.5、管道、终端组件、软管组件、压力指示仪等附件进行耐久、清晰、易识别的标识,符合GB50751-2012《医用气体工程技术规范》的相关规定。

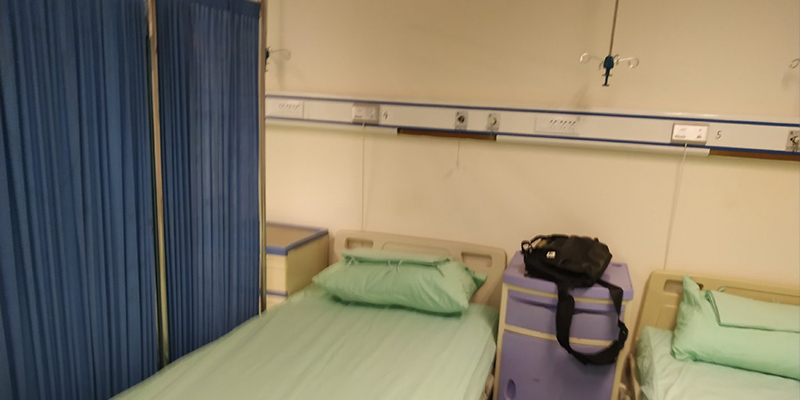

3、吸引终端
本工程吸引终端采用国际标准自封式气体终端,,终端技术特点同氧气终端,终端抽气速率与压力符合GB50751-2012《医用气体工程技术规范》要求。
4、压力监测装置
为保证病区病房内终端压力使用安全,同时方便护士随时监视医用真空系统实际真空压力,在每层护士站设计一台压力监测装置。当病房区域真空系统压力低于37时启动欠压报警,提醒有关人员及时处理,确保终端用气设备使用的安全。
5、压力试验、泄漏性试验及吹扫
压力试验:医用真空管道安装完毕后进行压力试验,试验介质为洁净、干燥、无油的空气或氮气,试验压力应为0.2MPa,试压时间10-30min,试验结果以管道接头、焊缝、管道无泄漏、外观无变形为合格。
泄漏性试验:根据GB50751-2012《医用气体工程技术规范》标准规定,医用气体管道应进行24小时泄漏性试验。本项目气体管道接入供应末端设施后的24小时泄漏性试验的小时泄漏率不超过0.5%。
吹扫:医用真空管道压力、泄漏性试验合格后必须进行系统吹扫,吹扫介质为氮气或无油压缩空气。根据GB50751-2012《医用气体工程技术规范》标准规定,吹扫或检测的压力不得超过设备和管的设计压力,应从距离区域阀最近的终端插座开始直至该区域内最远的终端;吹扫效果验证或颗粒物检测时,应在150L/min流量下进行15s以上,使用含50μm孔径滤布,直径50mm开口容器进行检测,无残余物为合格。
6、验收标准
按GB50751-2012《医用气体工程技术规范》、GB50235-2010《工业金属管道工程施工及验收规范》、GB50236-2011《现场设备、工业管道焊接工程及验收规范》》规定进行竣工验收。
