1、 供氧系统主要技术参数
(1)、设计流量下的末端压力:400~500KPa(区域可调);
(2)、终端使用流量:6~10L/min;
(3)、氧气管道气体流速:≯10m/s;
(4)、管道系统小时泄漏率≤0.2%;
(5)、声光报警要求在55dB(A)噪声环境下,在距1.5m范围内可以听到;
(6)、氧气管道可靠接地,接地电阻<10W;
(7)、在末端设计压力、使用流量条件下,管道压力损失不超过50kPa。
(8)、系统运行方式:各终端连续用气,停电时不停供气。
2、管道:
2.1、管道材质:本工程供氧系统的管道采用医用脱脂不锈钢管(06Cr19Ni10),管径大小符合流量要求。
2.2、管道管径:走廊管道从院方已有的氧气走廊管道接至各科病房区域,规格为Φ14X1.5,病房内支管规格为Φ8X1.5。
2.3、管道布置符合GB50751-2012《医用气体工程技术规范》的相关规定。
2.4、管道连接:不锈钢管管道采用氩弧焊焊接。
2.5、氧气管道接地电阻小于10Ω。
2.6、管道、终端组件、软管组件、压力指示仪等附件进行耐久、清晰、易识别的标识,符合GB50751-2012《医用气体工程技术规范》的相关规定。

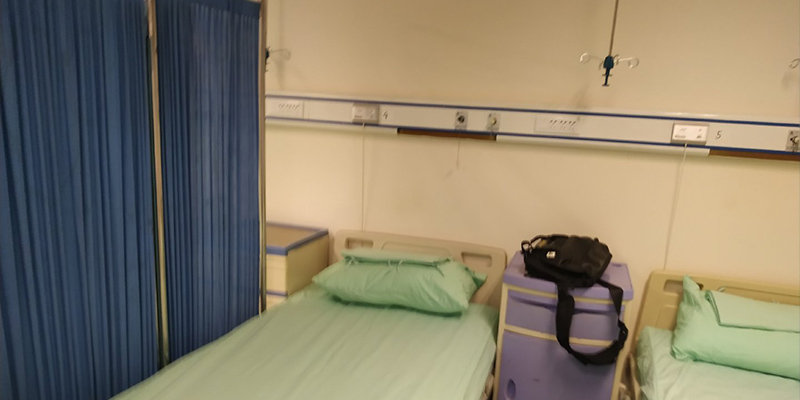

3、氧气终端
本工程氧气终端采用国际标准自封式气体终端,插头快捷插拔、灵活、可靠、美观,具有低维修率高寿命的特点,满足ISO9170标准的安全性要求。所有气体的终端插头不可互换,防止插错,确保安全用气;高气密性、国际标准面模颜色、操作简便;气体终端应确保不会破损经久耐用,有效寿命可连续插拨不低于2万次无故障。终端压力和氧气终端流量符合GB50751-2012《医用气体工程技术规范》要求。
4、氧气系统压力试验、泄漏性试验、系统吹扫
压力试验:氧气管道安装完毕后进行压力试验,试验介质为洁净、干燥、无油的空气或氮气,试验压力为管道设计压力(0.8MP)的1.15倍,试压时间10-30min,试验结果以管道接头、焊缝、管道无泄漏、外观无变形为合格。
泄漏性试验:本工程系统泄漏率每小时≤0.2%。
系统吹扫:氧气管道压力试验、泄漏性试验合格后必须进行系统吹扫,吹扫介质为氮气或无油压缩空气。吹扫或检测的压力不得超过设备和管的设计压力,应从距离区域阀最近的终端插座开始直至该区域内最远的终端;吹扫效果验证或颗粒物检测时,应在150L/min流量下进行15s以上,使用含50μm孔径滤布,直径50mm开口容器进行检测,无残余物为合格。
5、验收标准
按照GB50751-2012《医用气体工程技术规范》、GB50235-2010《工业金属管道工程施工及验收规范》、GB50236-2011《现场设备、工业管道焊接工程及验收规范》等规定进行竣工验收。
